Multiplex
Cockpit SX 7/9/12
Comment
changer l'affection des interrupteurs et molettes ?
Comment mettre les volets sur
un switch ?
![](images/Trait200.jpg)

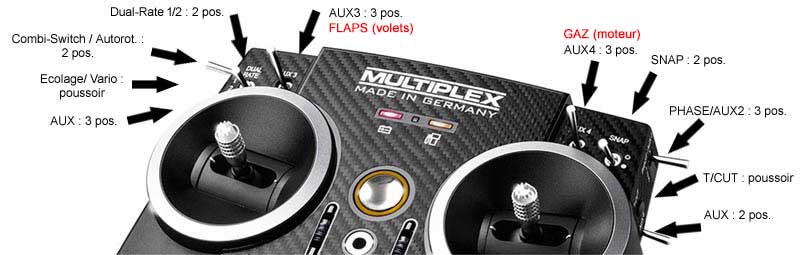

On veut ceci :
![Multiplex Cockpit SX 7/9/12 - Comment changer l'affection des interrupteurs et molettes ? Comment mettre les volets sur un switch ?](images/Multiplex_Cockpit_SX/Multiplex_Cockpit_SX_Switches.jpg)
On crée avec l'Assistant un modèle
de 'Planeur' avec '4 volets', sans aucun paramètre
particulier.

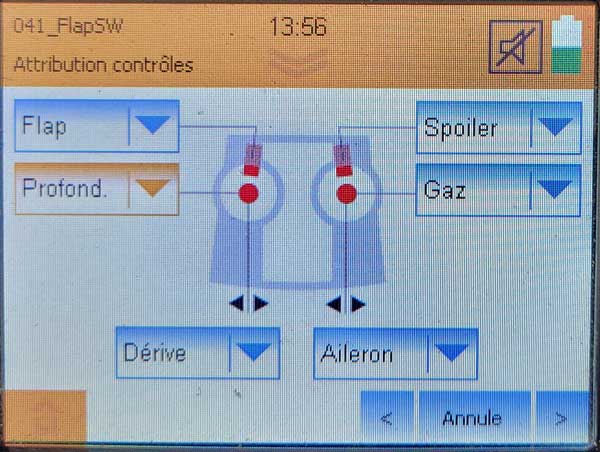

Par exemple, les éléménts de commande
de notre planeur FlapSW sont comme suit :
![Multiplex Cockpit SX 7/9/12 - Comment changer l'affection des interrupteurs et molettes ? Comment mettre les volets sur un switch ?](images/Multiplex_Cockpit_SX/Multiplex_Cockpit_SX_Elements_Commande_01.jpg)
Maintenant on modifie les éléments
de commande (car chez Multiplex une gouverne c'est
un mixage) :

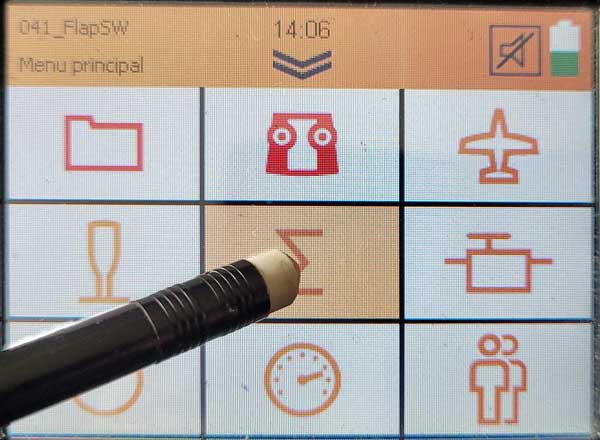

Mixages
![Multiplex Cockpit SX 7/9/12 - Comment changer l'affection des interrupteurs et molettes ? Comment mettre les volets sur un switch ?](images/Multiplex_Cockpit_SX/Multiplex_Cockpit_SX_Elements_Commande_02.jpg)

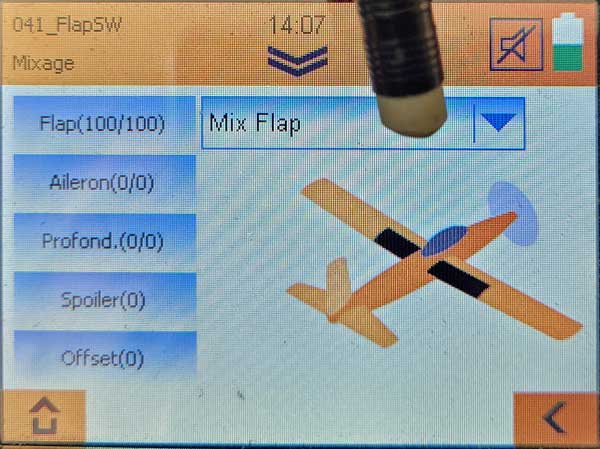

Mix Flap
![Multiplex Cockpit SX 7/9/12 - Comment changer l'affection des interrupteurs et molettes ? Comment mettre les volets sur un switch ?](images/Multiplex_Cockpit_SX/Multiplex_Cockpit_SX_Elements_Commande_03.jpg)

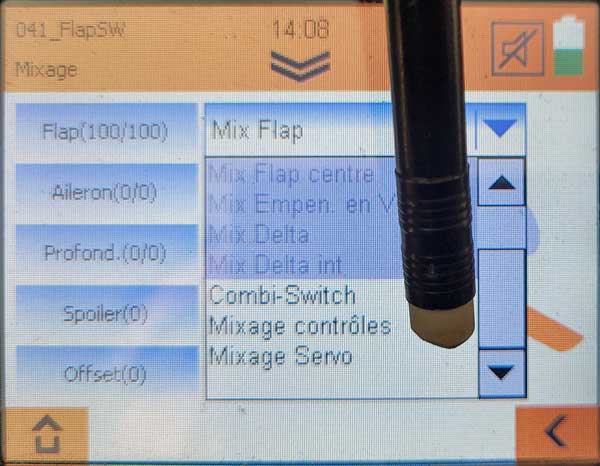

Mixage contrôles
![Multiplex Cockpit SX 7/9/12 - Comment changer l'affection des interrupteurs et molettes ? Comment mettre les volets sur un switch ?](images/Multiplex_Cockpit_SX/Multiplex_Cockpit_SX_Elements_Commande_05.jpg)

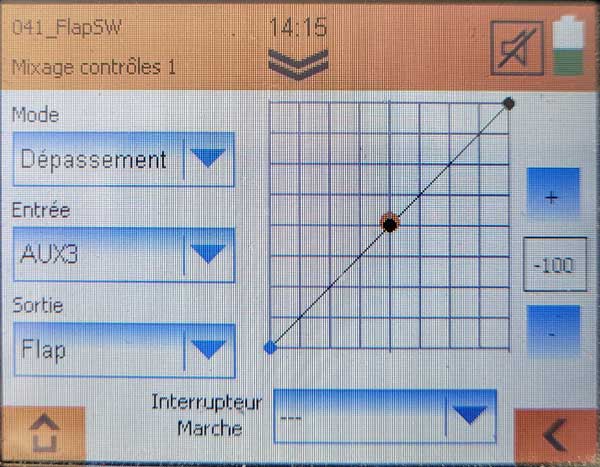

Mixages Contrôles 1
![Multiplex Cockpit SX 7/9/12 - Comment changer l'affection des interrupteurs et molettes ? Comment mettre les volets sur un switch ?](images/Multiplex_Cockpit_SX/Multiplex_Cockpit_SX_Elements_Commande_04.jpg)
Mode : Dépassement
![](images/Multiplex_Cockpit_SX/Multiplex_Cockpit_SX_Elements_Commande_06.jpg)
Entrée : AUX3
Sortie : Flap
La commande de 'Flaps' (donc les volets !)
est désormais sur le switch 3 positions 'AUX 3'.
La molette initialement utilisée est désactivée.
![](images/Trait200.jpg)
Et on reprend la même logique
pour la commande moteur :
Mixages Contrôles 2
Mode : Dépassement
Entrée : AUX4
Sortie : Gaz
Le switch AUX4 reste sécurisé
par la fonction Throttle Cut (coupure gaz), commandée
par l'interrupteur T-CUT. Les gaz ne fonctionnent que si
T-CUT le permet. Parfait ainsi !
Comme le dit Patrice Chartier, que je
remercie au passage, 'Cela permet par exemple d’affecter
les flaps sur un inter au lieu de la molette gauche ou le
moteur sur un inter à la place de la molette droite.
C'est finalement assez simple mais déroutant au début
!'
|
