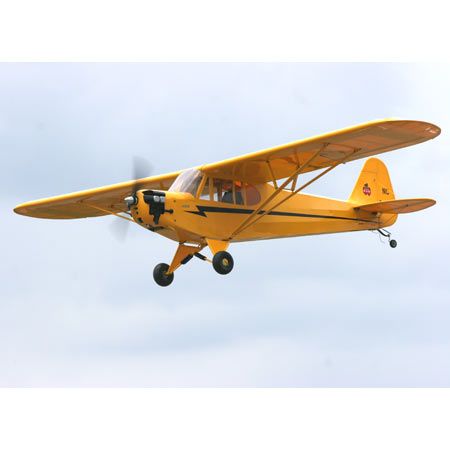

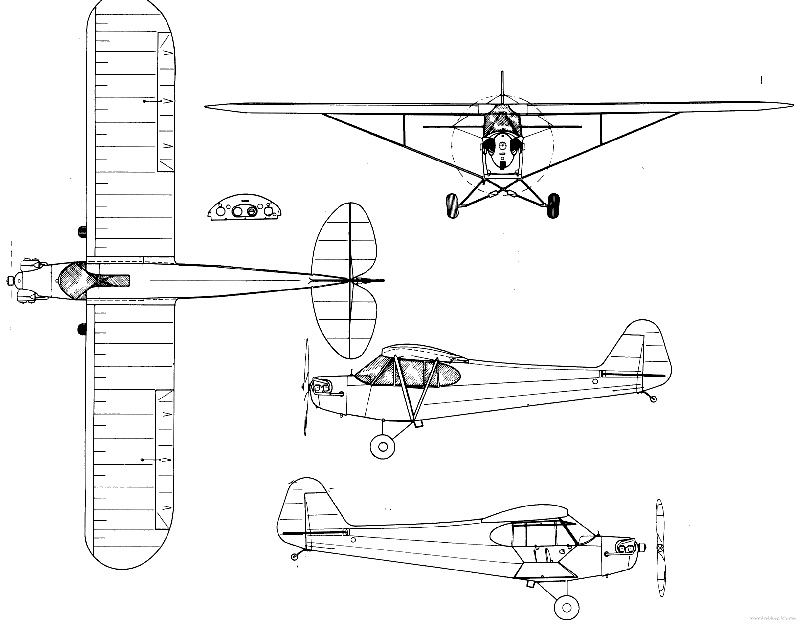

Piper J-3 Cub par Hangar9 (HAN4550)

Ce modèle est issu du modèle prémonté du Piper J-3 Cub Hangar9 à l'échelle du 1/4.
Envergure : 2692 mm - longueur : 1727 mm - surface : 105 dm² - charge : 65.71 g/dm² - poids : 6900 g

A l'origine équipé d'un Saito FA-182TD bicylindre qui vibrait énormément, il a été entièrement refait par Eric après un malheureux poireau.
Il l'a réparé, ré-entoilé à l'Oratex, peint à l'epoxy, et délicieusement amélioré : vieillisement, accessoires, détails maquettes...
Merci Eric !

Electronique :
Emetteur Cockpit SX12, récepteur Multiplex Wingstabi 16 sorties, servos Hitec D645MW en 7.4V.

Motorisation :

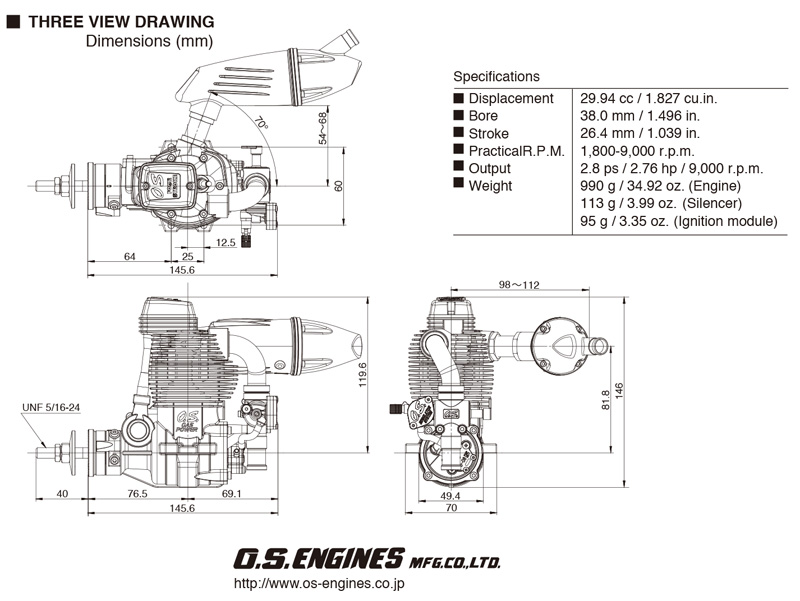

Le moteur est un monocylindre OS GF30, de 30cc 4-temps essence, modifié par Olivier Rogeau avec un carburateur fiable !

Hélice : 16×10-12, 17×8-10, 18×6W-8 selon le manuel. - Vidéo du rodage : https://fb.watch/yjMIMK9DDS/

Positionnement du moteur : le plateau d'hélice sur le plan est à 152mm du couple pare-feu, et 145mm mesuré sur l'avion.. 154+25=179

Le bâti moteur est un 'Du-Bro Motor Mount for 4-Stroke and 2-Stroke' (un bras #688 / un bras #686) à silent-blocs intégré, modifié et allongé. Il permet de sensiblement diminuer le niveau de vibration du gros mono.
Détail : https://www.dubro.com/products/motor-moun-for-4-stroke-and-2-stroke?variant=27880922631

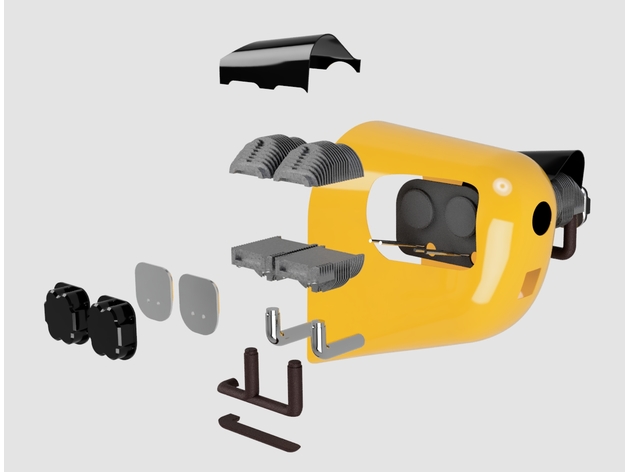

Faux moteur imprimé 3D
Il est basé sur un fichier téléchargé et remis à l'échelle : https://www.thingiverse.com/thing:4587824

Décoration :

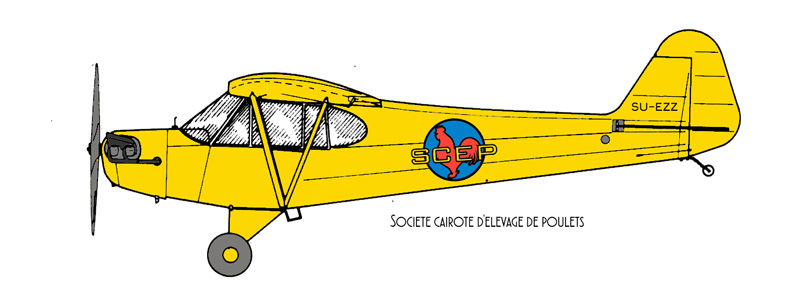

La décoration du Piper, piloté par Hubert Bonisseur de la Bath - alias OSS117 - alias Lucien Bramard , est aux couleurs de la SCEP (Société Cairote d'Élevage de Poulets).
Plus d'infomations sur cette respectable entreprise dans la page Wikipedia consacrée au film OSS 117 : Le Caire, nid d'espions : https://fr.wikipedia.org/wiki/OSS_117_:_Le_Caire,_nid_d'espions

-----

Pilotes :
- Le poste de pilotage est occupé par Lucien Bramart et Larmina El Akmar Betouche. Il convient de créer les personnages en 3D les plus réalistes possibles.

Méthode :
- 1) On commence par choisir un cliché de face de chacun des personnages.

-

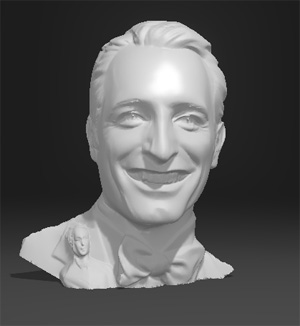

- 2) Aller sur le site Maker World : https://makerworld.com/fr/makerlab , et 'Créer ma statue'.
Ce site propose alors d'utiliser leur outil génial qui permet très facilementt, à partir d'une seul photo, de créer puis retoucher un fichier 3d !

-

- 3) Télécharger les deux corps de son choix. En général, on trouve son bonheur sur :
Thingiverse : https://www.thingiverse.com/
Cults3D : https://cults3d.com/

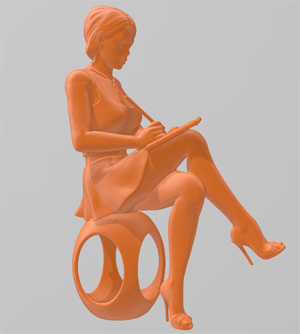

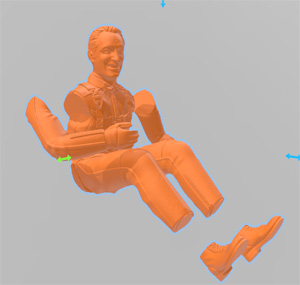

- 4) Séance de 'chirurgie pour les nuls' : décapiter les corps, et greffer les deux têtes rabotées au niveau du cou sur les corps, façon Frankenstein !
Pour ce faire, je me sers de l'outil 3D Builder inclus dans Windows, simple et efficace.

-

Enfin reprendre les fichiers avec 3D Builder pour couper les gambettes et le tabouret de Larmina, etc.... , et tout ajuster selon l'intérieur de l'avion.
Puis imprimer léger et peindre. Compléter avec des équipements intérieurs de Piper Cub téléchargés, imprimés et peints. Voilou.

Pour info, mon imprimante 3D est une simple Ender-3 V3 SE qui fonctionne à la perfection avec du filament PLA Hyper 1.75mm PLA 3D Creality, couleur chair.
