214093 Multiplex Cortina (1987)

L'aile volante Multiplex Cortina (#214093) est apparu vers fin 1987. C'est une aile volante de 3490mm d'envergure, en flèche de 18°, environ 3300g pour 95dm² et une charge de 34g/dm². Elle est équipée de servos dans le fuselage ou dans les ailes. La variante Cortina S (#214085) est sans fuselage fibre.

#214093 Multiplex Cortina
#214093 Multiplex Cortina

Cortina #214093 - Extrait du catalogue Multiplex 1992/1993
Cortina #214093 - Extrait du catalogue Multiplex 1992/1993

#214093 Multiplex Cortina
#214093 Multiplex Cortina

Multiplex Cortina (#214093)

Multiplex Cortina

Multiplex Cortina

Multiplex Cortina

Multiplex Cortina


Manuel :

#214093 Multiplex Cortina
#214093 Multiplex Cortina - Manuel .pdf

Traduction en anglais - .pdf


Planche de décoration :

Multiplex Cortina

Logo Multiplex Cortina

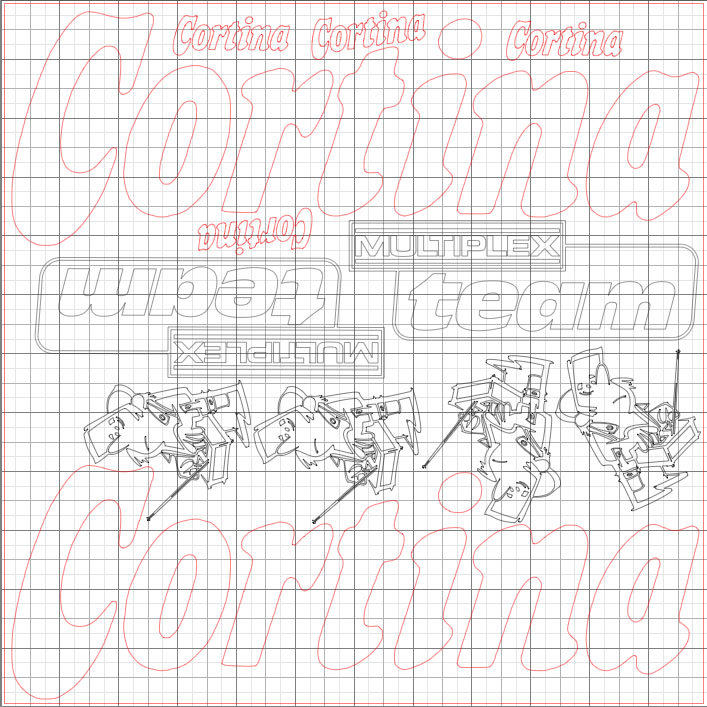

Planche de décoration 'Cortina' pour Silhouette Studio

Essais (Merci à M. Bernard Jarril, auteur de l'article qui a fourni les photos) :

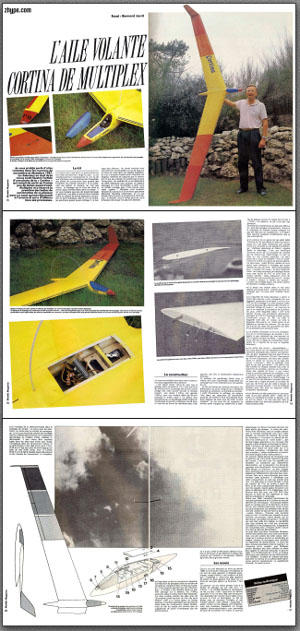

Modèle Magazine n° 444 - septembre 1988 / MRA n°595 juin 1989.

Modèle Magazine Multiplex Cortina ----------- Essai Cortina Multiplex MRA

Cette Cortina a été assemblée par la R&D Multiplex (Thomas K.) et présentée en 2018 aux '60 ans de Multiplex' à Bretten.

C'est un exemplaire unique qui dispose d'options développées et non commercialisées à l'époque :
- Un second fuselage électrifié,
- Saumons en composite à profil évolutif (au lieu des saumons 'planches'),
- Huit servos en attaque directe dans les ailes (pour six gouvernes et deux aérofreins à doubles lames).

Remise en état de vol :

Multiplex Cortina 2

Les réglages :
Centrage à 286mm du bord d'attaque à l'emplanture.

Selon Fred Marie :
'Centrage à la notice. Par contre, couplage ailerons/profondeur, comme une aile volante classique car ça manquait de punch. 50%differentiel si je me souviens. Parfait comme ça, je l’amène partout avec moi, superbe en vol ...'
'Centrage: 286mm du BA je viens de regarder. Centrage de celle du copain aussi, aucun soucis'

Selon MRA : profondeur 20mm aileron 20mm - Rien dans Modèle Mag.
